石墨降膜吸收器的组成

发布时间：21-10-09 浏览量：

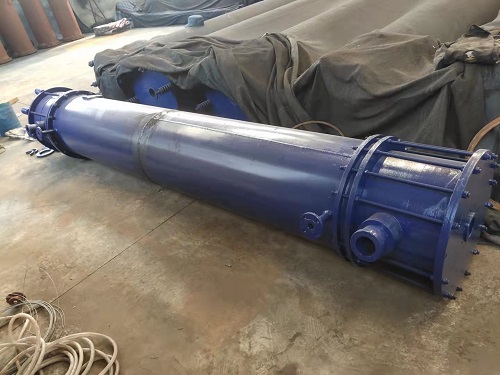

      石墨降膜吸收器由气液分布器，吸收冷却段和气液分离器组成。气液分布器由气，液体进口管，压力环，配液管等不透石墨组成。从进口管中进口的吸收液通过压环底部的环隙进入上管板（或吸收换热块）上方的空间，并在均匀分布状态下进入配液管。配液管也称为引流管或溢流管。上部有4个V形切口，切口的一侧与管内壁相切。吸收液沿切口进入，在管中形成螺旋状扰动液膜。

      吸收冷却部分按结构型式分为两种类型：管形和圆孔形。它们的结构与管形和圆孔形石墨热交换器相同。下降到吸收冷却段的吸收液沿着管内壁的膜状流下，易溶于吸收液的气体在同一方向上方流动，并与吸收液充分接触并被吸收。溶解热通过间壁传递给冷却液带设备。未被吸收的气体与产品一起进入位于设备底部提供分离空间的气液分离器。分离后，气体被送到废气罐中，产品被输入储槽。
